Adminitrasi Jaringan-Konfigurasi Rapid-PVST+

 Configuring Rapid-PVST+

Rapid per VLAN Spanning Tree (Rapid PVST+) adalah sebuah implementasi yang ter update dari STP yang memungkinkan anda untuk membentuk satu topologi Spanning Tree untuk masing - masing VLAN. Rapid PVST+ adalah sebuah mode default Spanning Tree pada switch.

Tujuan

Part 1 : Konfigurasi VLAN

Part 2 : Konfigurasi Rapid PVST+ Load Balancing

Part 3 : Konfigurasi Portfast dan BPDU Guard

Konfigurasi S1:

S1(config)# vlan 10

S1(config-vlan)# vlan 20

S1(config-vlan)# vlan 30

S1(config-vlan)# vlan 40

S1(config-vlan)# vlan 50

 S1(config-vlan)# vlan 60

 S1(config-vlan)# vlan 70

 S1(config-vlan)# vlan 80

S1(config-vlan)# vlan 99

S1(config-vlan)#ex

S1(config)# int range fa0/1-4

S1(config-if-range)# switchport mode trunk

S1(config-if-range)# switchport trunk native vlan 99

S1(config-if-range)#ex

S1(config)# int vlan 99

S1(config-if)# ip address 172.17.99.11 255.255.255.0

S1(config-if)# ex

S1(config)# spanning-tree mode rapid-pvst

            S1(config)# spanning-tree vlan 1,10,30,50,70 root primary

Konfigurasi S2:

S2(config)# int range fa0/6, fa0/11, fa0/18

S2(config-if-range)# switchport mode access

S2 (config-if-range)# no shutdown

S2(config)# vlan 10

S2(config-vlan)# vlan 20

S2 (config-vlan)# vlan 30

S2(config-vlan)# vlan 40

S2(config-vlan)# vlan 50

S2(config-vlan)# vlan 60

S2(config-vlan)# vlan 70

S2(config-vlan)# vlan 80

S2(config-vlan)# vlan 99

S2(config-vlan)#ex

S2(config)# int fa0/6

S2(config-if)# switchport access vlan 30

S2(config-if)# int fa0/18

S2(config-if)# switchport access vlan 20

S2(config-if)# int fa0/11

S2(config-if)# switchport access vlan 10

S2(config)# int range fa0/1-4

S2(config-if-range)# switchport mode trunk

S2(config-if-range)# switchport trunk native vlan 99

S2(config-if-range)#ex

S2(config)# int vlan 99

S2(config-if)# ip address 172.17.99.12 255.255.255.0

S2(config-if)# ex

S2(config)# spanning-tree mode rapid-pvst

S2(config)# spanning-tree vlan 1,10, 20, 30, 40, 50, 60, 70, 80, 99 root secondary

S2(config)# int range fa0/6, fa0/11, fa0/18

S2(config-if-range)# spanning-tree portfast

S2(config)# int range fa0/6, fa0/11, fa0/18

S2(config-if-range)# spanning-tree bpduguard enable

Konfigurasi S3:

S3(config)# vlan 10

S3(config-vlan)# vlan 20

S3(config-vlan)# vlan 30

S3(config-vlan)# vlan 40

S3(config-vlan)# vlan 50

S3(config-vlan)# vlan 60

S3(config-vlan)# vlan 70

S3(config-vlan)# vlan 80

S3(config-vlan)# vlan 99

S3(config-vlan)#ex

S3(config)# int range fa0/1-4

S3(config-if-range)# switchport mode trunk

S3(config-if-range)# switchport trunk native vlan 99

S3(config)# int vlan 99

S3(config-if)# ip address 172.17.99.13 255.255.255.0

S2(config-if)# ex

S3(config)# spanning-tree mode rapid-pvst

S3(config)# spanning-tree vlan 20, 40, 60, 80, 99 root primary

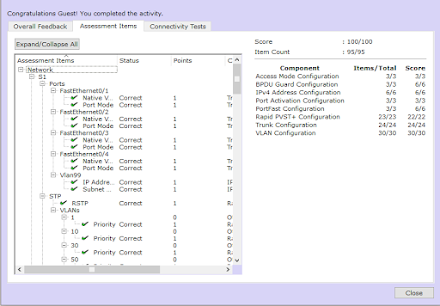

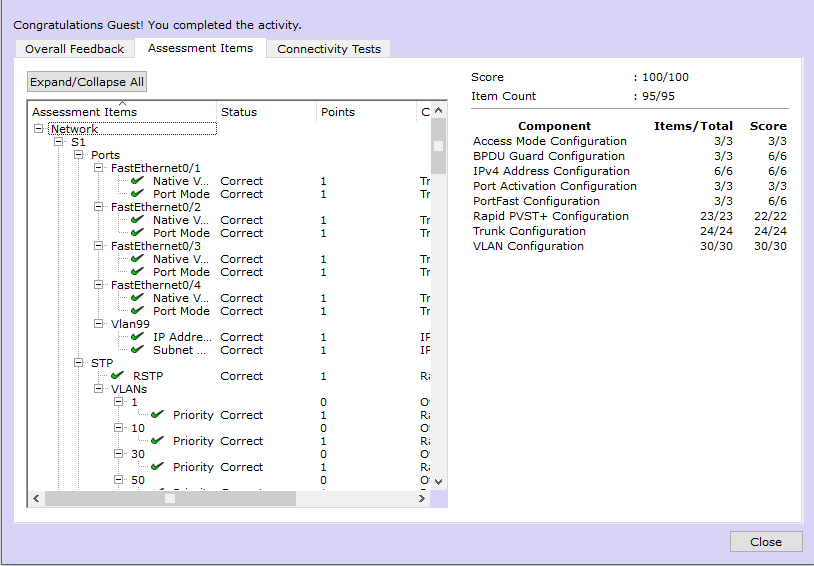

Konfigurasi Jaringan Rapid-PVST+ yang telah berjalan:
